Abstrak ： Dengan semakin meluasnya penerapan peralatan medis elektronik di rumah sakit, ancaman kebocoran arus ke pasien menjadi semakin besar, terutama di tempat-tempat di mana kehidupan sangat kritis. Para pasien secara langsung terpapar berbagai elektroda dan sensor selama pembedahan atau anestesi. Dimasukkan ke dalam tubuh manusia, arus bocor yang sedikit pun dapat menyebabkan pasien tersengat listrik. Selain itu, beberapa peralatan medis digunakan untuk menjaga kehidupan pasien yang sakit kritis. Begitu peralatan dimatikan, itu juga akan mengancam nyawa pasien. Oleh karena itu, untuk desain kelistrikan di tempat khusus rumah sakit, sistem IT harus digunakan untuk catu daya sesuai dengan standar dan peraturan nasional. Artikel ini memperkenalkan penerapan catu daya terisolasi medis di Malaysia,
Kata kunci: IT Medis, Alat monitor insulasi, pelacak kesalahan
0. Ikhtisar Proyek
Malaysia IED terletak di SELANGOR DARUL EHSAN ， proyek ini terutama digunakan di rumah sakit pulau di Malaysia, produknya digunakan untuk 12 lokasi gangguan isolasi sirkuit untuk 3 set sistem daya terisolasi rumah sakit, produk terkait adalah perangkat monitor isolasi AIM-M200, sinyal generator uji ASG150, indikator alarm terpusat AID150, pencari kesalahan isolasi AIL150-8, AIL150-4 dan trafo arus bocor AKH-0.66P26.
1. Pengenalan Sistem IT Medis
Perangkat pemantauan insulasi sistem IT medis ACREL dan sistem lokasi kesalahan cocok untuk ruang operasi rumah sakit, ICU (CCU) dan tempat-tempat penting lainnya, dan dapat menyediakan tempat yang aman untuk solusi daya yang berkelanjutan dan andal.
2. Solusi Catu Daya untuk Lokasi Medis
2.1ICU, CCU ward Distribution Solutions (GGF-I8G mengisolasi diagram sistem kabinet listrik, misalnya)
Opsi I tanpa fungsi lokasi kesalahan
Opsi II dengan fungsi lokasi kesalahan
CATATAN: Dalam solusi distribusi daya unit perawatan intensif, alarm terpusat seri AID dan perangkat tampilan harus dipasang di ruang perawat, staf rumah sakit dari ruang perawat memantau status Operasi dari setiap sistem daya yang diisolasi

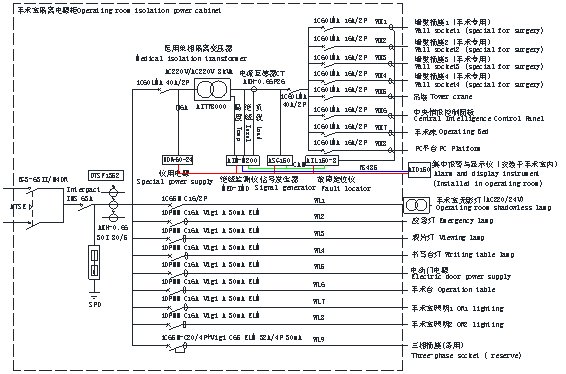

2.2 Solusi Distribusi Ruang Operasi (GGF-O8G mengisolasi diagram sistem kabinet listrik, misalnya)
Opsi I tanpa fungsi lokasi gangguan isolasi
Opsi II dengan fungsi lokasi gangguan isolasi
Catatan: 1. Dalam solusi distribusi daya ruang operasi, rangkaian AID alarm eksternal dan perangkat tampilan harus dipasang pada panel intelijen di dalam ruang operasi, atau di sebelah panel intelijen (pemasangan di dinding). Selama operasi, staf medis memantau kesehatan sistem tenaga yang terisolasi.
2. Dalam skema dengan fungsi lokasi gangguan isolasi, jika jumlah saluran yang ditemukan lebih dari delapan, dua set pelacak AIL150 dapat digunakan. Kombinasi tersebut dapat berupa AIL150-8 dan AIL150-4 (hingga 12 saluran), atau AIL150 -8 dan AIL150-8 (hingga 16 saluran).

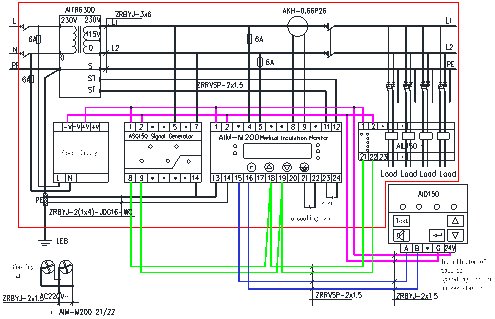

3. Diagram pengkabelan tipikal
4. Pengantar TI Medis 7 Bagian
| Nama dan tipe produk | Gambar produk | Deskripsi |
| Trafo isolasi medis seri AITR |  | Trafo isolasi seri AITR secara khusus digunakan dalam sistem IT medis. Gulungan diperlakukan dengan isolasi ganda dan memiliki lapisan pelindung elektrostatis, yang mengurangi interferensi elektromagnetik antar belitan. Sensor suhu PT100 dipasang di kantong kawat untuk memantau suhu transformator. Seluruh tubuh dirawat dengan cat invasi vakum, yang meningkatkan kekuatan mekanik dan ketahanan korosi. Produk memiliki kinerja kenaikan suhu yang baik dan kebisingan yang sangat rendah. |
| Instrumen pemantauan isolasi cerdas medis AIM-M200 |  | Instrumen pemantauan isolasi cerdas medis AIM-M200 mengadopsi teknologi mikrokontroler canggih, yang memiliki integrasi tinggi, ukuran ringkas, pemasangan yang mudah, dan mengintegrasikan kecerdasan, digitalisasi, dan jaringan menjadi satu. Ini adalah pilihan ideal untuk pemantauan insulasi sistem daya isolasi di lokasi medis Kelas 2 seperti ruang operasi dan unit perawatan intensif. |
| Trafo arus AKH-0.66P26 |  | Trafo arus tipe AKH-0.66P26 adalah trafo arus pelindung yang mendukung monitor insulasi AIM-M200, di mana arus terukur maksimumnya adalah 60A dan rasio transformasinya adalah 2000: 1. Trafo arus dipasang langsung di dalam kabinet dengan menidurkan, dan sisi sekunder dipimpin keluar oleh terminal, yang nyaman untuk dipasang dan digunakan. |
| AIL150-4 / AIL150-8 pelacak kesalahan isolasi |  | Pelacak kesalahan isolasi AIL150-4 / AIL150-8 mengadopsi transformator sensitivitas tinggi yang dikombinasikan dengan sirkuit pendeteksi sinyal presisi tinggi, yang mendeteksi sinyal yang diimpor ke sistem dari generator sinyal uji ASG150 dan secara akurat menemukan sirkuit yang memiliki gangguan isolasi. Pelacak kesalahan isolasi AIL150-4 dapat menemukan kesalahan isolasi dari 4 sirkuit, dan pencari kesalahan isolasi AIL150-8 dapat menemukan kesalahan isolasi dari 8 sirkuit. |
 |

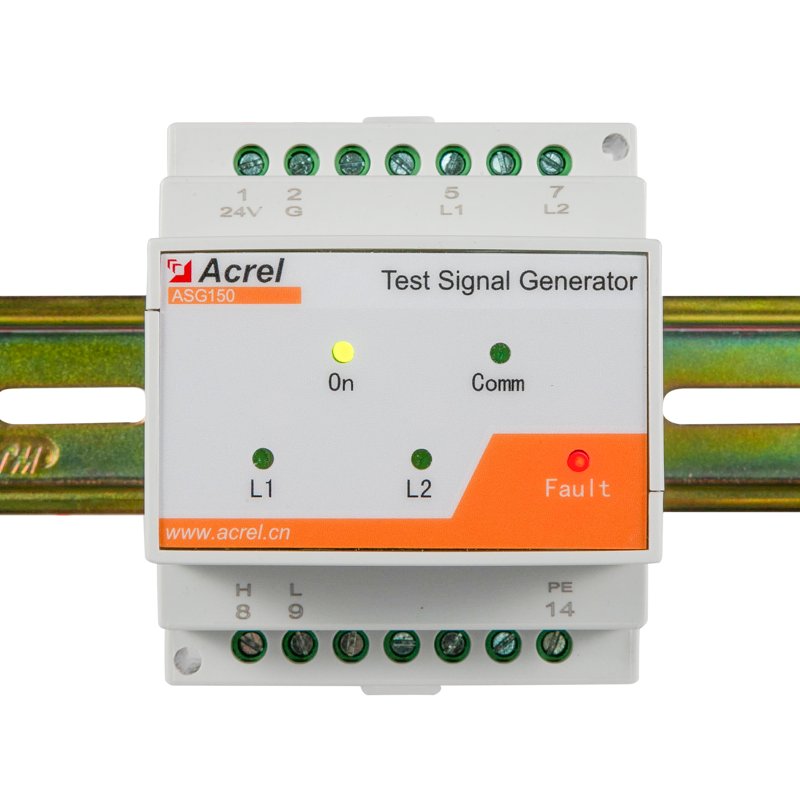

| Generator sinyal uji ASG150 |
| Generator sinyal uji ASG150 mengadopsi chip mikroprosesor 32-bit dan sirkuit pembangkit sinyal presisi tinggi untuk mewujudkan pembuatan sinyal uji spesifik. Ketika sistem TI yang dipantau memiliki kesalahan isolasi, itu dapat memulai dan menghasilkan sinyal uji tepat waktu, bekerja dengan pencari kesalahan isolasi untuk mewujudkan lokasi kesalahan isolasi .。 |
| Modul daya HDR-60-24 |  | Catu daya arus searah HDR-60-24 dapat menyediakan catu daya 24V DC secara bersamaan untuk instrumen pemantauan isolasi cerdas medis AIM-M200, generator sinyal uji ASG150, pencari kesalahan isolasi seri AIL150, dan alarm terpusat AID150 serta instrumen tampilan. Catu daya berkapasitas tinggi, keluaran tegangan stabil, dan pemasangan mudah, yang dapat memenuhi persyaratan catu daya dari meter yang disebutkan di atas dan merupakan produk catu daya yang disarankan. |
| AID150 alarm terpusat dan instrumen tampilan |  | Alarm terpusat AID150 dan instrumen tampilan mengadopsi layar kristal cair LCD dan mencapai pertukaran data dengan instrumen pemantauan isolasi cerdas medis AIM-M200 melalui antarmuka komunikasi RS485, yang dapat memantau data multi-saluran secara real-time dari instrumen pemantauan isolasi cerdas medis AIM-M200. |

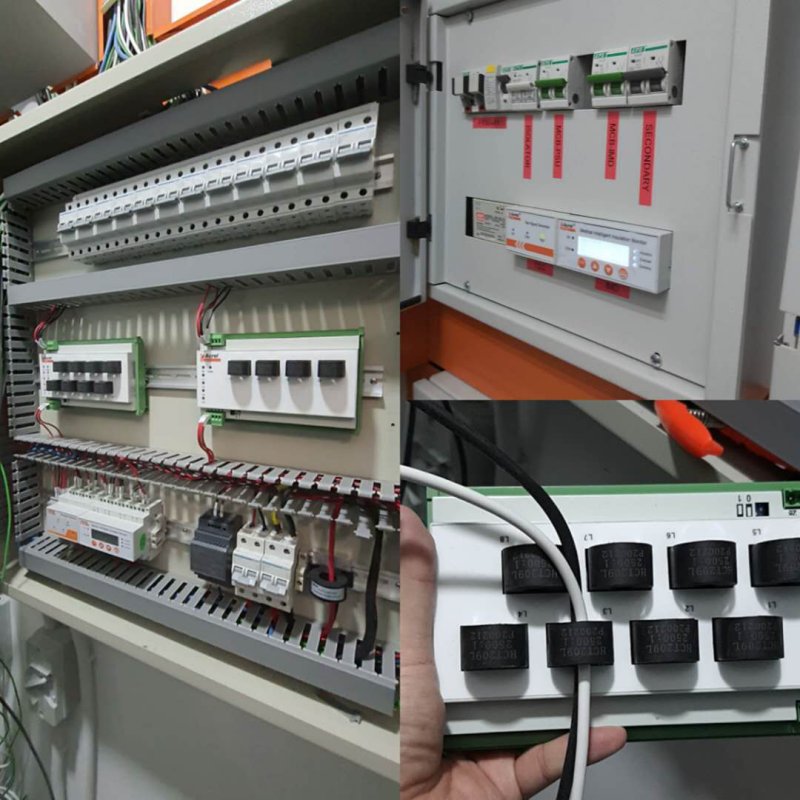

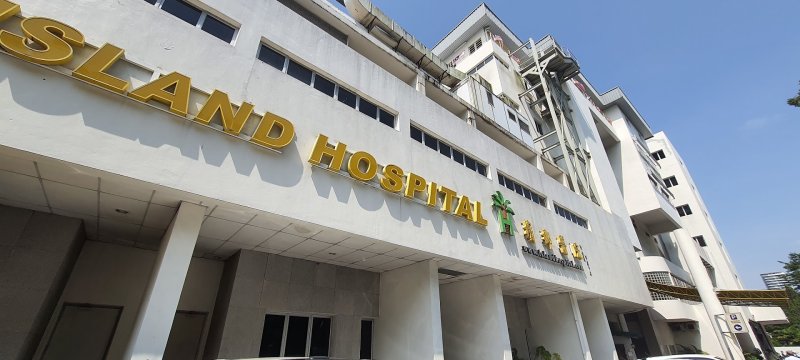

5. Foto di situs
Bibliografi
1 、 Perangkat Pemantauan Isolasi Sistem TI dan Sistem Lokasi Kesalahan Acrel.
2 、 IEC60354-7-710 ， Instalasi listrik gedung-Bagian 7-710: Persyaratan untuk instalasi atau lokasi khusus - Lokasi medis.
