Kata kunci: sistem pencahayaan pintar, hemat energi, pengendalian pencahayaan

0. Tinjauan proyek

Malaysia Petroliam Nasional Bhd terletak di ibu kota Kuala Lumpur. Proyek ini terutama berkaitan dengan kontrol pencahayaan cerdas gedung kantor, dan mewujudkan kontrol pusat oleh sistem latar belakang.

1. Pengenalan sistem

Berdasarkan teknologi bus KNX, sistem kontrol pencahayaan pintar Acrel-BUS berasal dari Eropa dan berkembang dari tiga teknologi kontrol bus untuk tempat tinggal dan gedung termasuk EIB, Batibus dan EHS, di mana EIB (Bus Instalasi Eropa) adalah teknologi agennya. Ini menggunakan twisted pair berpelindung inti ganda sebagai kabel bus untuk menghubungkan semua modul kontrol untuk kontrol sistem.

Sistem ini dapat mengintegrasikan berbagai fungsi kontrol independen dan menggabungkan banyak keunggulan termasuk kenyamanan, fleksibilitas, keamanan, penghematan energi, ekonomi, perawatan mudah ke dalam satu sistem. Ini terutama digunakan untuk area kontrol proyek konstruksi kemaluan besar termasuk tempat tinggal dan bangunan.

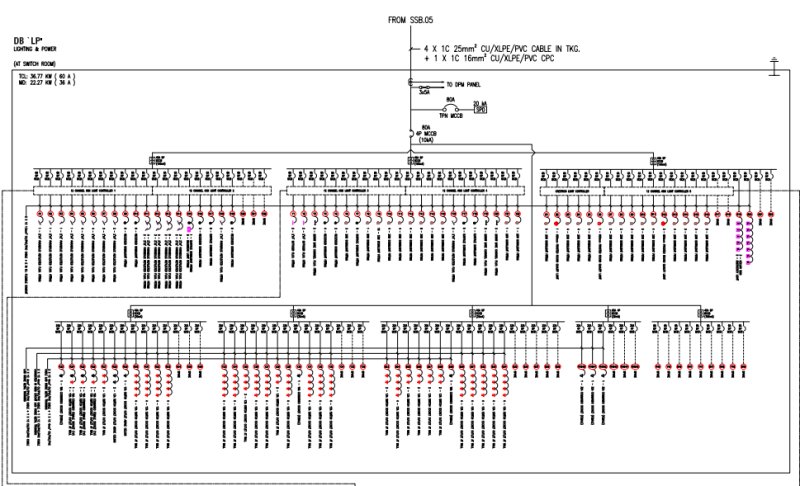

2. Diagram sistem penerangan gedung perkantoran Petroliam Nasional Bhd

3. Fungsi sistem

Kontrol manual: panel pintar dan layar sentuh yang dipasang di semua area dapat mewujudkan kontrol nyala / mati dan kecerahan secara realtime sesuai dengan kebutuhan aktual.

Kontrol otomatis: sensor dengan fungsi berbeda (mis. Transduser iluminasi dan sensor gerak manusia) dapat mewujudkan kontrol otomatis cahaya berdasarkan lingkungan luar.

Pengendalian skenario: skenario yang berbeda dapat diatur sebelumnya untuk beralih antar skenario.

Kontrol waktu: sistem akan secara otomatis menyelesaikan kontrol cahaya sesuai dengan waktu operasi yang telah ditetapkan untuk memastikan konsumsi energi minimum dalam periode idle.

Kontrol pusat: untuk semua kontrol, pemantauan waktu nyata dan kontrol efektif dari seluruh area pencahayaan dapat diwujudkan. Ini memfasilitasi mode kontrol dan menghemat tenaga dan tenaga.

Umpan balik status: sistem dapat memberikan umpan balik tentang fungsi on / off perlengkapan pencahayaan di situs.

Keterkaitan sistem: sistem pencahayaan dapat membentuk keterkaitan sistem dengan sistem manajemen properti, sistem otomasi gedung, dan sistem keamanan & kebakaran.

4. Layar sistem

Sistem pencahayaan pintar Acrel mengontrol area pencahayaan umum Petroliam Nasional Bhd.

Sistem kontrol pencahayaan ditunjukkan pada gambar di bawah ini, terutama menyadari kontrol pencahayaan publik, yang dapat dikontrol secara terpusat atau independen. Status kontrol dapat langsung ditampilkan di layar sentuh, dan secara otomatis mengatur sirkuit pencahayaan waktu mati.

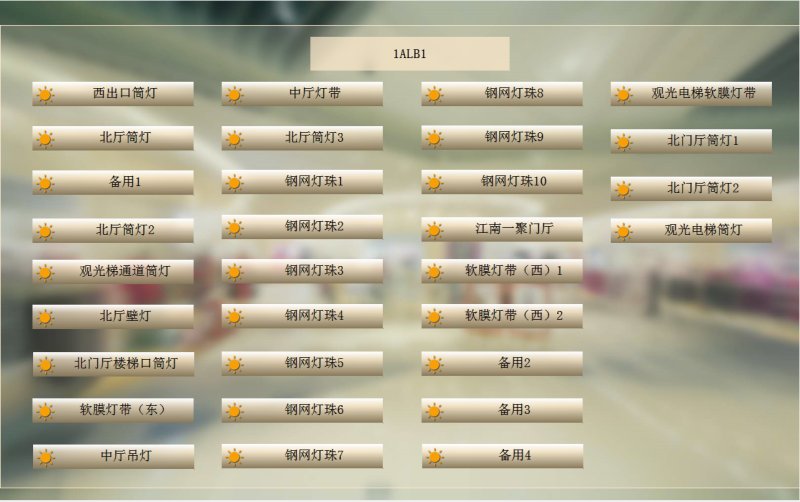

Antarmuka pencahayaan pintar 1

Antarmuka pencahayaan pintar 2

Antarmuka utama sistem kontrol pencahayaan pintar ditunjukkan pada gambar di bawah ini. Area khusus dapat secara otomatis mengontrol nyala dan mati area publik sesuai dengan kontrol periode waktu.

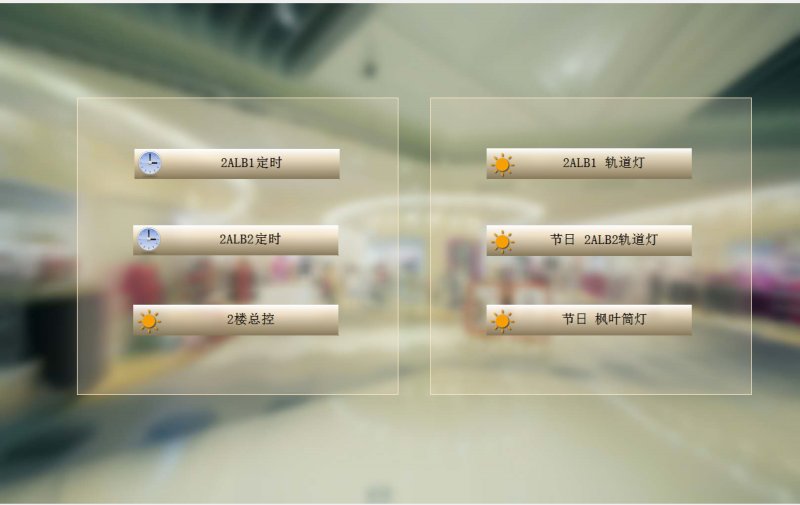

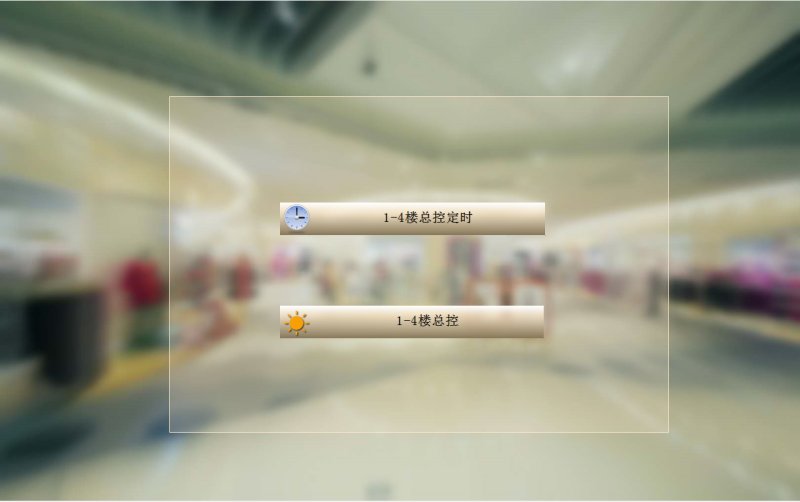

Layar kendali tepat waktu 1

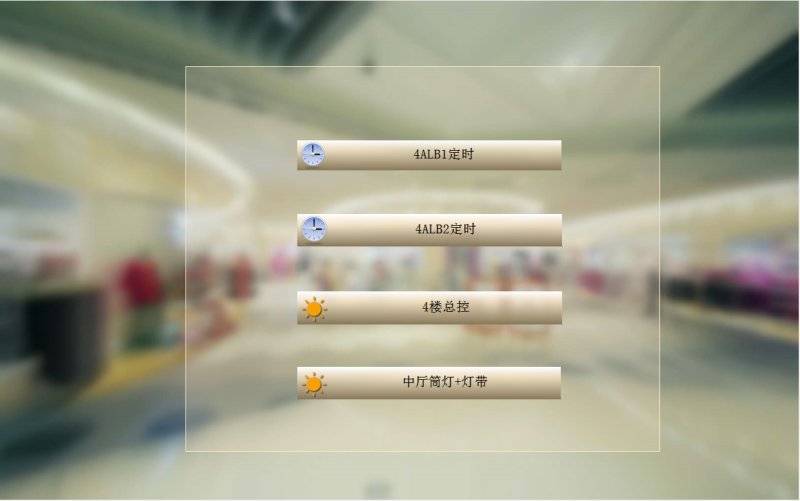

Layar kendali tepat waktu 2

5. Struktur sistem

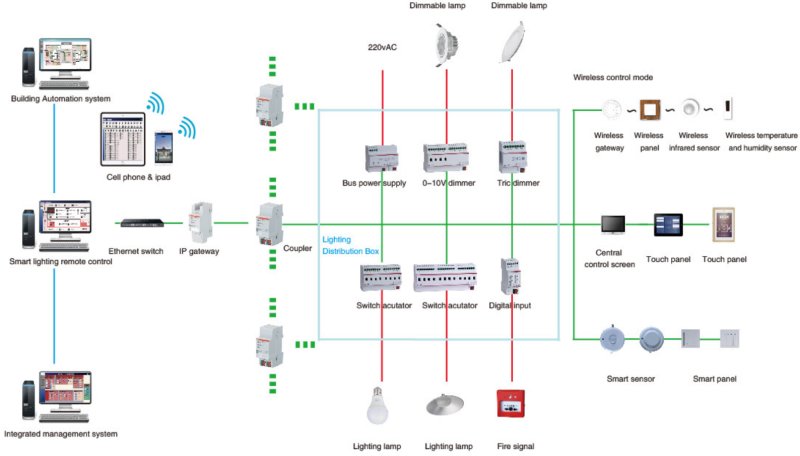

Menurut distribusi pencahayaan Petroliam Nasional Bhd, sistem tersebut meliputi: lapisan manajemen kontrol stasiun dan lapisan peralatan lapangan. Struktur jaringan sistem ditampilkan sebagai berikut.

6. Deskripsi modul kontrol pencahayaan pintar ：

Di atas adalah diagram tipologi struktural dari sistem kontrol pencahayaan pintar Acrel-bus. Arsitektur sistem mengadopsi struktur berlapis, yang menguntungkan terutama dalam tiga aspek berikut:

1 、 Meningkatkan keandalan sistem. Karena setiap area dan setiap saluran didistribusikan dengan daya KNX, isolasi listrik memungkinkan bagian lain untuk melanjutkan operasi ketika terjadi kesalahan pada satu bagian sistem.

2 、 Komunikasi data dalam satu jalur atau satu area tidak akan mempengaruhi komunikasi di area lain.

3 、 Selama komisioning dan pemeliharaan sistem, struktur sistem yang jelas akan memberikan efisiensi pemeliharaan yang tinggi.

Model Produk Umum

6.1 Modul daya

Deskripsi fungsi:

Catu daya standar untuk sistem KNX / EIB, sinyal bus kopling dan arus pemantauan dalam sistem KNX / EIB. Selain itu, catu daya seri ini memberikan tegangan DC tambahan 30V untuk catu daya peralatan periferal lainnya (misalnya layar sentuh, gateway IP). Modul ini dapat memasok daya ke maksimum 64 buah peralatan dengan reset bus, indikasi arus berlebih, dan perlindungan hubung singkat.

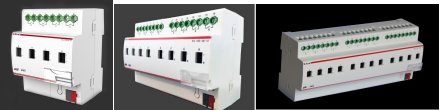

6.2 Beralih drive

Deskripsi fungsi:

Penggerak sakelar adalah penggerak yang digunakan untuk kendali sakelar peralatan. Ini mendukung protokol bus KNX dan memiliki fungsi termasuk logika, penundaan, preset, skenario dan pengalihan ambang batas.

6.3 Penggerak peredupan 0-10V

Deskripsi fungsi:

Modul peredupan 0-10V mendukung protokol bus KNX dan digunakan untuk mengontrol sirkuit peredupan. Ini memiliki fungsi on / off yang lembut. Setiap rangkaian dapat dipanggil dengan 8 skenario secara bersamaan untuk memeriksa status rangkaian. Ini sangat cocok untuk peredupan lampu pijar, lampu LED, dan lampu halogen tegangan rendah. Ini juga memiliki fungsi termasuk on / off, skenario dan umpan balik status.

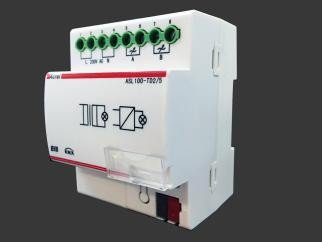

6.4 Modul peredupan SCR

Model produk Lebar modul

Metode Instalasi beban saat ini

ASL100-TD2 / 5 4 Max 5A Din rail

Deskripsi fungsi:

Modul peredupan SCR mendukung protokol bus KNX. Sebagai modul peredupan, modul ini tidak hanya dapat mengontrol koneksi dan pemutusan beban melalui kontrol langsung dari koneksi dan pemutusan daya input, tetapi juga menyesuaikan tegangan input dengan kontrol fase untuk mewujudkan peredupan LED.

6.5 Sensor gerak dan iluminasi manusia

Deskripsi fungsi:

Sensor pencahayaan pintar mendukung protokol bus KNX. Ia dapat merasakan sinyal eksternal dan kondisi fisik (seperti cahaya, infra merah, dan gelombang mikro) dan mengirimkan informasi penginderaan ke modul KNX lainnya (seperti peredup, penggerak sakelar) untuk mewujudkan fungsinya. Ini terutama digunakan untuk tempat-tempat yang membutuhkan kontrol otomatis dalam sistem kontrol pencahayaan pintar termasuk jalan umum, lobi, dan garasi.

6.6 Panel pintar

Deskripsi fungsi:

Panel pintar mendukung protokol bus KNX. Ini digunakan untuk menerima sinyal yang dipicu oleh penekanan tombol. Ini dapat mewujudkan on / off, peredupan, skenario, kontrol tirai, penyesuaian suhu, fungsi alarm melalui kombinasi pers singkat atau panjang dan konfigurasi parameter yang berbeda.

6.7 Modul masukan kontak kering

Deskripsi fungsi:

Modul input sinyal kontak kering mendukung protokol bus KNX. Ini digunakan untuk menerima input sinyal kontak kering eksternal. Itu dapat mewujudkan fungsi melalui konfigurasi parameter yang berbeda termasuk on / off, peredupan, skenario, kontrol tirai, transmisi data, hitungan, penyesuaian suhu dan alarm.

7. Arti dari sistem kontrol pencahayaan pintar

Saat ini dengan perkembangan modernisasi, semakin banyak bangunan yang sudah menggunakan sistem pencahayaan pintar. Sebagian besar gedung perkantoran modern menggunakan sistem pencahayaan pintar, yang lebih populer daripada sistem pencahayaan kuno. Metode hemat energi dari sistem pencahayaan pintar di gedung dapat mewujudkan penghematan sumber daya dengan memperkuat manajemen dan penghematan biaya, secara efektif menguntungkan sumber cahaya alami dan pembagian sumber daya sistem pencahayaan. Banyak keuntungan dan kepraktisan sistem pencahayaan pintar, dan sistem pencahayaan pintar juga terus berkembang dan meningkat. Kedepannya, sebagian besar gedung akan menggunakan sistem pencahayaan pintar untuk kontrol pencahayaan.
