1 、 Latar Belakang

Sengatan listrik dan gangguan sistem yang disebabkan oleh sistem distribusi daya sebagian besar disebabkan oleh gangguan grounding saluran peralatan. Kesalahan pentanahan akan secara langsung membahayakan gangguan catu daya; Jika kebocoran gangguan pembumian serius, hal itu bahkan akan membakar peralatan atau saluran listrik, menyebabkan kerugian yang tidak dapat diperbaiki.

Di tempat Medis, terutama tempat medis kelas 2 yang mengancam jiwa, pasien dalam keadaan operasi atau anestesi, tanpa kemampuan perilaku diri, arus bocor kecil dapat menyebabkan kematian pasien akibat sengatan listrik. Oleh karena itu, desain kelistrikan tempat khusus ini harus dilakukan secara ketat sesuai dengan standar dan spesifikasi nasional yang relevan.

Sistem distribusi daya TI (juga dikenal sebagai sistem catu daya terisolasi atau sistem yang tidak dibumikan) memiliki arus bocor yang sangat kecil ke ground karena titik netralnya tidak dibumikan. Ketika kesalahan isolasi pertama terjadi, catu daya peralatan tidak akan terpengaruh. Sehingga sistem dapat terus beroperasi. Perangkat pemantauan isolasi yang dipasang di sistem dapat mendeteksi kesalahan tepat waktu dan mengirimkan peringatan kesalahan yang sesuai, meminta personel terkait untuk menghilangkan kesalahan pada waktu yang tepat. Untuk ruang operasi, unit perawatan intensif, dan tempat medis lainnya dengan persyaratan tinggi untuk kelangsungan dan keselamatan catu daya, catu daya sistem TI lokal dapat memastikan keamanan dan keandalan catu daya untuk beban penting.

2 、 Informasi Proyek

Santa Casa de Misericordia 、 Rumah Sakit Eduardo de Menezes。

Santa Casa de Misericordia, Rumah Sakit Eduardo de Menezes Institusi medis Brazil, setelah perbandingan multi pihak, memilih produk IT medis Acrel dan ratusan set telah digunakan.

3 Deskripsi dari lima set produk IT medis

pengantar

Pemantauan isolasi sistem TI medis dan produk yang menemukan kesalahan (set lima bagian) termasuk transformator isolasi medis seri AITR, instrumen pemantauan isolasi cerdas medis AIM-M100, transformator arus AKH-0.66P26, catu daya ACLP10-24 DC, dan seri AID (AID120 / AID150) alarm terpusat dan instrumen tampilan, yang ditunjukkan pada Tabel 1.

Tabel 1 Produk Pemantauan Isolasi Sistem IT Medis

Nama dan Model		Gambar Produk	Deskripsi
Trafo isolasi medis seri AITR			Trafo isolasi seri AITR secara khusus digunakan dalam sistem IT medis, dan superposisi inti mengadopsi lembaran baja silikon yang diimpor dari Jepang, yang memiliki kerugian yang sangat kecil. Gulungan diperlakukan dengan isolasi ganda dan memiliki lapisan pelindung elektrostatis, yang mengurangi interferensi elektromagnetik antar belitan. Sensor suhu PT100 dipasang di belitan untuk memantau suhu transformator. Seluruh tubuh dirawat dengan cat invasi vakum, yang meningkatkan kekuatan mekanik dan ketahanan korosi. Produk memiliki kinerja kenaikan suhu yang baik dan kebisingan yang sangat rendah.
Perangkat pemantauan isolasi medis AIM-M100			Perangkat pemantauan isolasi medis AIM-M100 khusus untuk sistem IT medis. Ini digunakan untuk memantau status isolasi sistem IT. Dapat mengirimkan sinyal alarm ketika terjadi kesalahan isolasi.
Trafo arus AKH-0.66P26			Trafo arus tipe AKH-0.66P26 merupakan trafo arus pelindung yang arus terukur maksimumnya adalah 60A dan rasio transformasinya 2000: 1. Trafo arus langsung dipasang di dalam kabinet dengan meniduri
Catu daya ACLP10-24 DC			Modul regulator tegangan DC untuk penggunaan eksklusif instrumen menggunakan transformator linier yang sepenuhnya terisolasi dengan karakteristik tegangan keluaran yang stabil, riak kecil dan tegangan tahan tingkat tinggi, dll. Ia juga dilengkapi dengan fungsi indikatif listrik untuk menyalakan. Modul ini mengadopsi metode pemasangan rel pemandu standar yang dapat dipasang pada rel pemandu yang sama dengan perangkat pemantauan isolasi.
Alarm dan displayer eksternal seri AID	AID120		Ini cocok untuk ditanamkan ke dalam ruang operasi atau instalasi dinding internal stasiun perawat yang dapat memantau satu set perangkat pemantauan isolasi dengan fungsi alarm suara-cahaya pada kegagalan seperti isolasi, kelebihan beban, panas berlebih dan kegagalan peralatan dll.

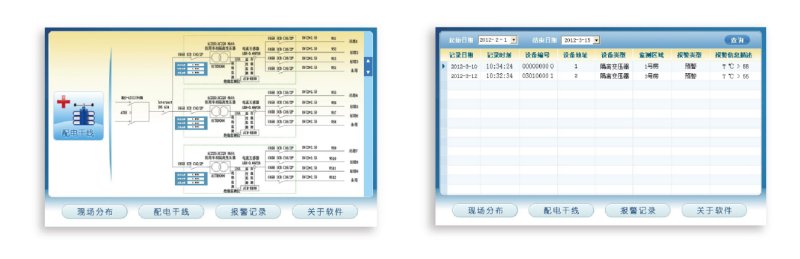

	AID150		Alarm dan penampil terkonsentrasi yang dapat melakukan pemantauan terpusat dari data 16 set perangkat pemantauan isolasi medis secara maksimal dan mampu alarm suara-cahaya jarak jauh. AID150 juga dapat memantau data beberapa set perangkat pemantauan arus sisa AIM-R100.

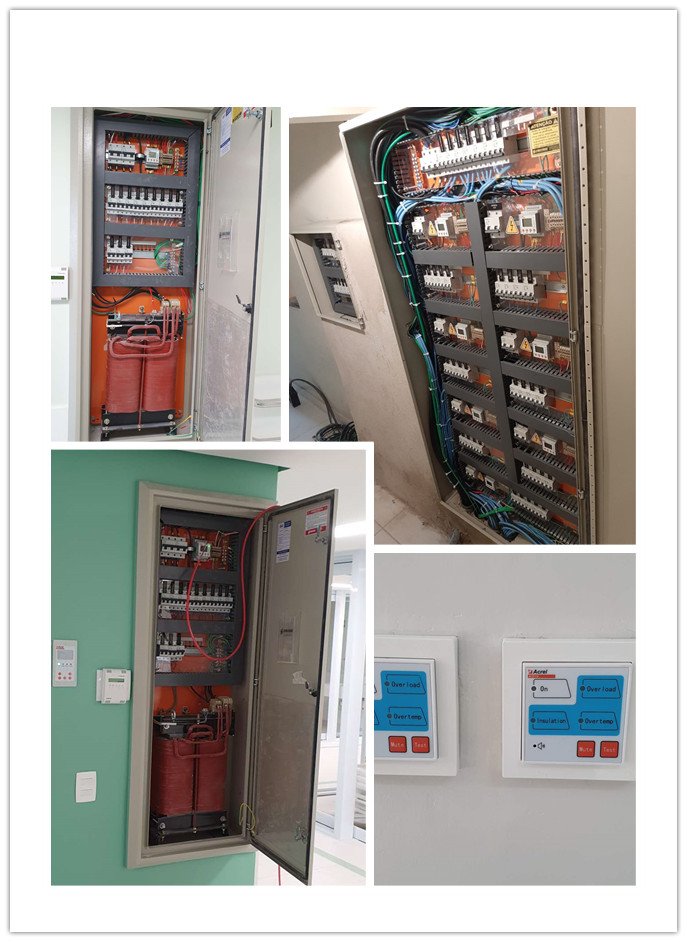

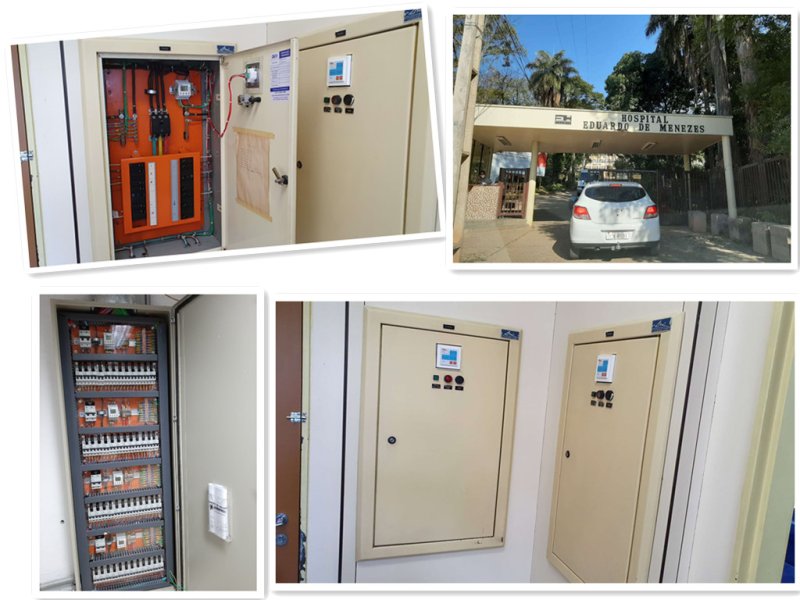

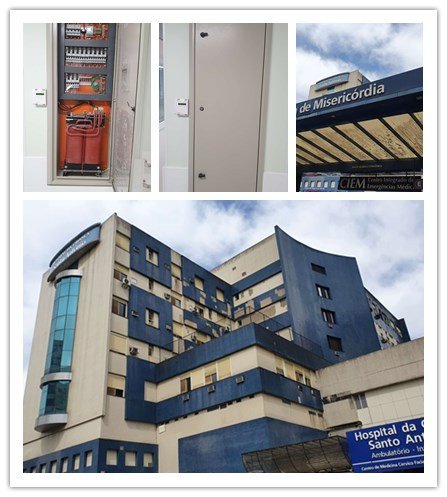

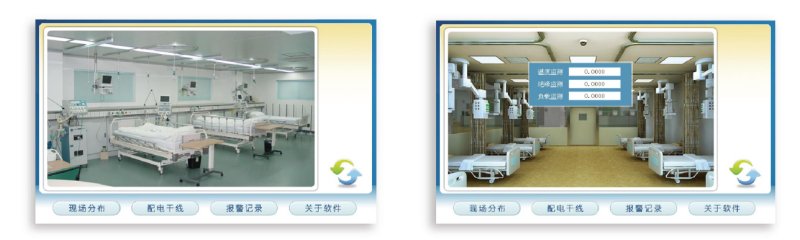

4 、 Foto di situs

5 、 Ringkasan proyek

Keandalan dan keamanan peralatan listrik di tempat medis kelas II secara langsung menentukan keselamatan hidup pasien, yang juga menjadikan masalah keamanan listrik lebih penting daripada tempat lain. Dibandingkan dengan sistem TN, sistem TI memiliki keunggulan yang jelas dalam keamanan dan kontinuitas catu daya, yang cocok untuk catu daya beban penting di tempat medis kelas II.

Saat ini, produk IT medis ACREL telah digunakan di sejumlah institusi medis di Brasil, dan menurut pelanggan produk tersebut cukup bagus. Kami berharap produk kami dapat digunakan lebih banyak kesempatan dan berkontribusi untuk meningkatkan keamanan perawatan medis internasional secara keseluruhan.

Bibliografi

1 、 Perangkat Pemantauan Isolasi Sistem TI dan Sistem Lokasi Kesalahan Acrel.

2 、 IEC60354-7-710 ， Instalasi listrik gedung-Bagian 7-710: Persyaratan untuk instalasi atau lokasi khusus - Lokasi medis.
