DDS1352 RS485 Modbus-RTU Pengukur Energi Din Rail Fase Tunggal
● Tegangan Referensi: AC 220V
● Arus Input: 10（60）A
● Ukuran Ringkas Kecil
● Pengukuran Parameter Listrik Beragam
● Tarif Multi-tingkat/Fleksibel
● HMI untuk Parameter Setelan
● Pemasangan Rel DIN
● RS485 (MODBUS-RTU)
● IEC62053-21:2003; IEC62053-22:2003; CE; EAC

PRODUK

  • Fitur


    Ukuran Kompak Kecil


    ● Dimensi (L*W*H): 36mm*88mm*70mm



    Pengukuran Parameter Listrik Beragam


    ● U (Tegangan)


    ● Saya (Saat Ini)


    ● P (Daya)


    ● Q (Daya reaktif)


    ● S (Kekuatan nyata)


    ● PF (Faktor daya)


    ● kWh (Kilowatt-jam)


    ● kVarh (Kilovar-jam)



    Tarif Multi-Tarif/Fleksibel


    ● 4 Zona waktu


    ● 4 Tarif tarif (Spike, Peak, Flat, Valley)


    ● 2 Daftar periode waktu


    ● 14 Jangka waktu per hari



    HMI untuk Pengaturan Parameter


    ● Kode


    ● Protokol


    ● Alamat


    ● Tingkat baud


    ● Paritas


    ● Semua Tampilan



    Instalasi Rel DIN


    ● Rel DIN standar 35mm



    Layar LCD


    ● 8 digit



    Instruksi pengkabelan



    Instruksi Instalasi



    Koneksi Khas


  • 1. Fungsi

    Fungsi

    Deskripsi fungsi

    Fungsi menyediakan

    Pengukuran kWh

    kWh aktif fase tunggal (positif dan negatif)

    ■

    Pengukuran parameter listrik

    Tegangan, Arus, Daya aktif, Daya reaktif, Daya semu, Faktor daya, dan Frekuensi

    ■

    Layar LCD

    Layar LCD bagian 8 bit

    ■

    Pemrograman kunci

    3 kunci untuk mengatur parameter seperti kode, alamat, baud rate, multi-tarif dan protokol komunikasi

    ■

    Keluaran pulsa

    Output pulsa energi aktif

    ■

    Multi-tarif

    Menyesuaikan 4 zona waktu, 2 daftar interval waktu, 14 interval waktu setiap hari dan 4 tarif tarif

    F

    Komunikasi

    Antarmuka komunikasi: RS485, Protokol komunikasi: MODBUS-RTU

    C

    komunikasi inframerah

    ■

    ( berarti standar; berarti opsional)


    2. Parameter teknis

    2.1.Kinerja listrik

    Tegangan masukan

    Tegangan referensi

    AC 220V

    Frekuensi referensi

    50Hz

    Konsumsi daya

    <10VA

    Arus masukan

    Arus dasar

    10A / 20A

    Arus maksimum

    60A / 100A

    Mulai saat ini

    4 Ib

    Konsumsi

    <4VA (Arus maksimum)

    Kinerja pengukuran

    Akurasi pengukuran

    1 kelas

    Rentang pengukuran

    0000000.00~99999999kWh

    Akurasi jam

    Kesalahan≤0.5s / d

    pulsa aktif

    lebar pulsa

    80±20ms

    Konstanta nadi

    1600imp/kWh (LED)

    Komunikasi

    Antarmuka

    RS485(A+、B-)

    Mode koneksi

    Konduktor twisted pair terlindung

    Protokol

    MODBUS-RTU


    2.2.Kinerja mekanis

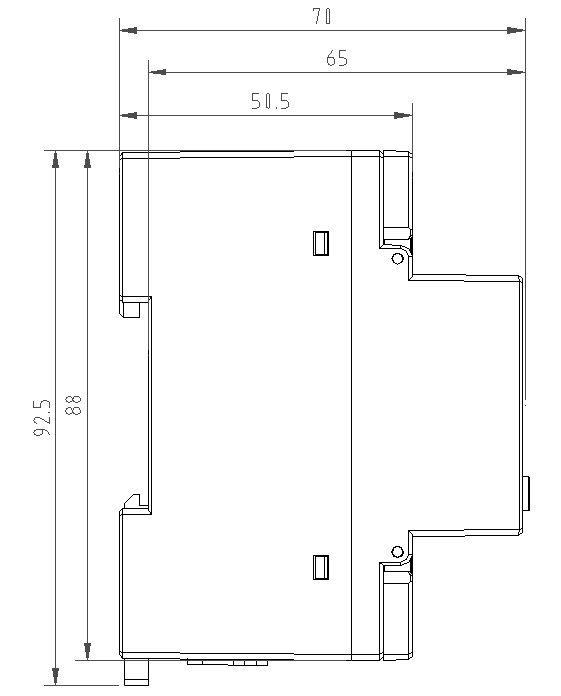

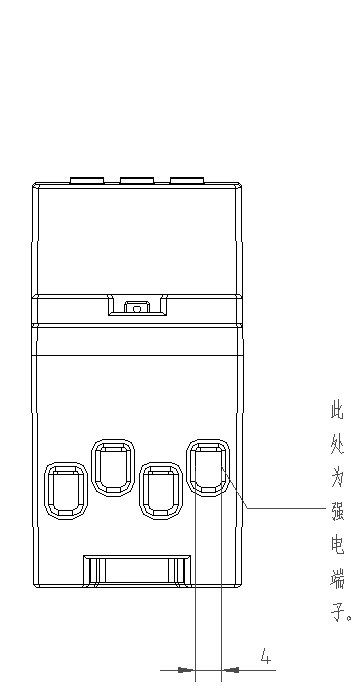

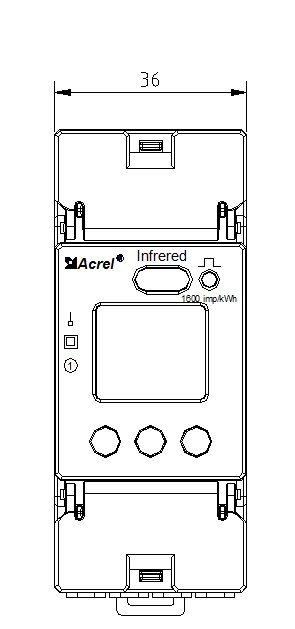

    Garis Besar (Panjang × Lebar × Tinggi)

    88mm × 36mm × 70mm


    2. 3.Lingkungan kerja

    Kisaran suhu

    Suhu kerja

    -25℃~55

    Suhu Penyimpanan

    -40℃~70

    Kelembaban relatif

    95% (Tanpa kondensasi)

    Ketinggian

    <2000m
