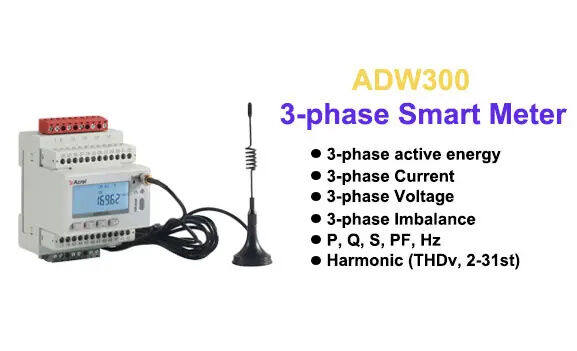

Pengukur energi Nirkabel IoT
● Komunikasi: 4G, WiFi, LoRa, NB-IoT, LoraWan,RS485(MODBUS-RTU)
● Pengukuran: Daya Aktif 3-fase, Daya Reaktif, Arus, Tegangan, Harmonik, dan lain-lain.
● Aplikasi: Dipasangkan dengan Sistem Pengukuran Cerdas IoT (Lihat Selengkapnya)
● Tampilan: LCD
● Dimensi: 72*87.8*71.5mm
● Pemasangan: Rel DIN 35mm
● Standar&Sertifikat: IEC62052-11;IEC62053- 22;LVD

PRODUK

  • Fitur

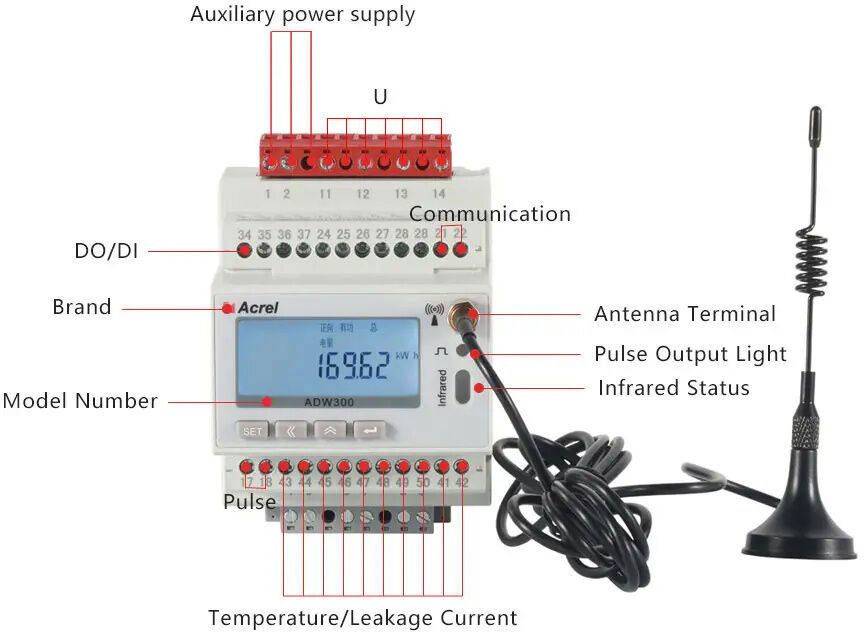

    IoT wireless energy meter.jpg


    Beberapa Metode Komunikasi


    ● 4G (Mendukung Pita Frekuensi Global)


    ● 2G


    ● Wi-Fi


    ● LoRa


    ● NB-IoT


    ● RS485 (MODBUS-RTU)


    ● Uji Coba Gratis untuk Sistem APLIKASI/WEB IoT (Lihat Selengkapnya)



    Pengukuran Parameter Listrik Beragam


    ● kWh (positif dan negatif)


    ● kVarh (positif dan negatif)


    ● U, I, P, Q, S, PF, Hz


    ● Harmonis (THDv, 2-31)


    ● ketidakseimbangan arus & tegangan 3-fase

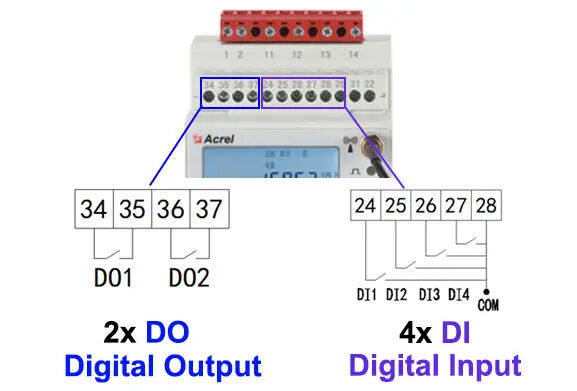

    Fungsi Saklar DO/DI


    ● 2 DO Output Digital


    ● Masukan Digital 4 DI

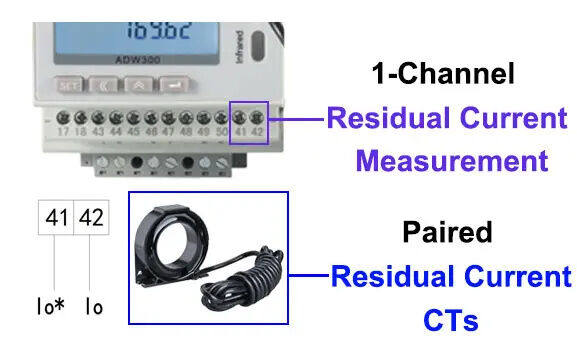

    Fungsi Pengukuran Arus Sisa


    ● Arus Sisa 1 saluran


    ● Dipasangkan dengan CT Arus Sisa

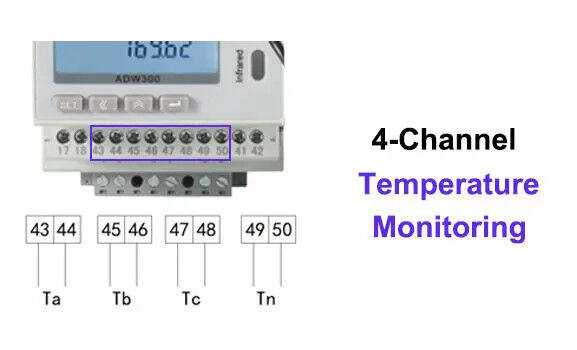

    Fungsi Pemantauan Suhu


    ● Termistor: NTC


    ● Pemantauan: Suhu Kabel 4-saluran (untuk A,B,C,N)


    ● Rentang: -40℃~+99℃


    ● Akurasi: ±2℃

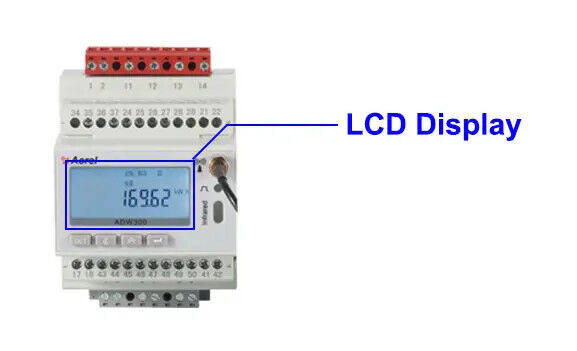

    Layar LCD


    ● Tampilan Parameter


    ● Antarmuka Pemrograman

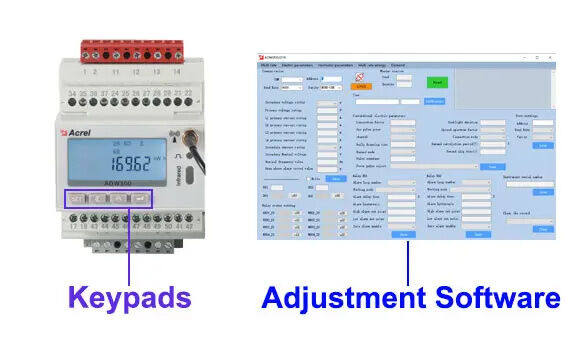

    Konfigurasi Lokal


    ● HMI Keypad untuk Pengaturan


    ● Pengaturan melalui Perangkat Lunak Penyesuaian



    Tampilan Sampel

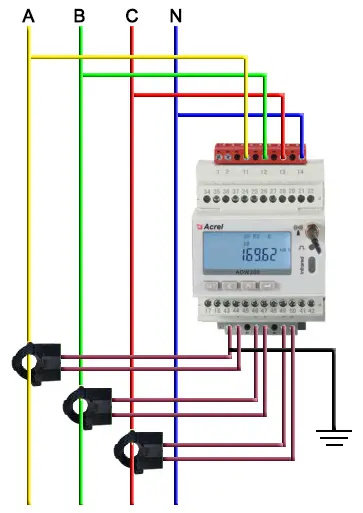

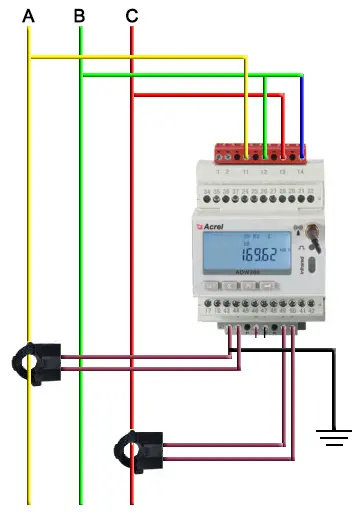

    Ilustrasi Pengkabelan

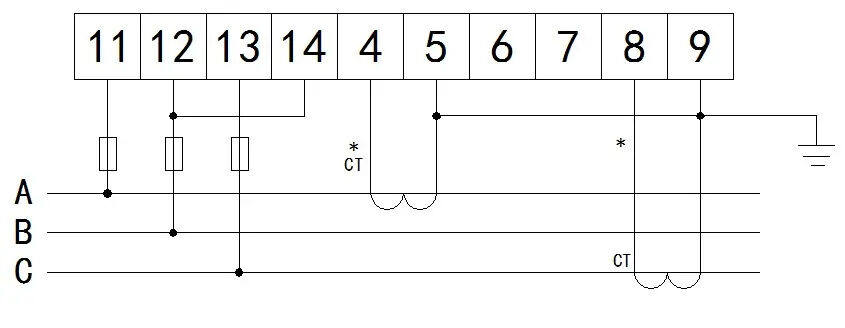

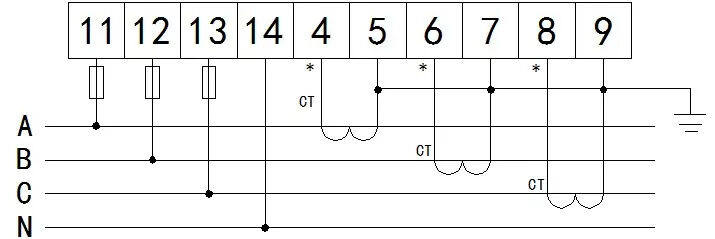

    Koneksi 3-fase 4-kawat Koneksi 3-fase 3-kawat

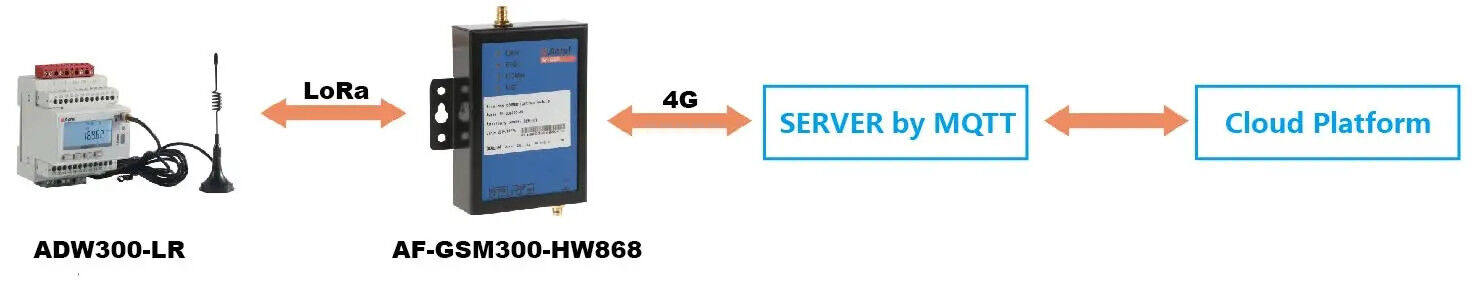

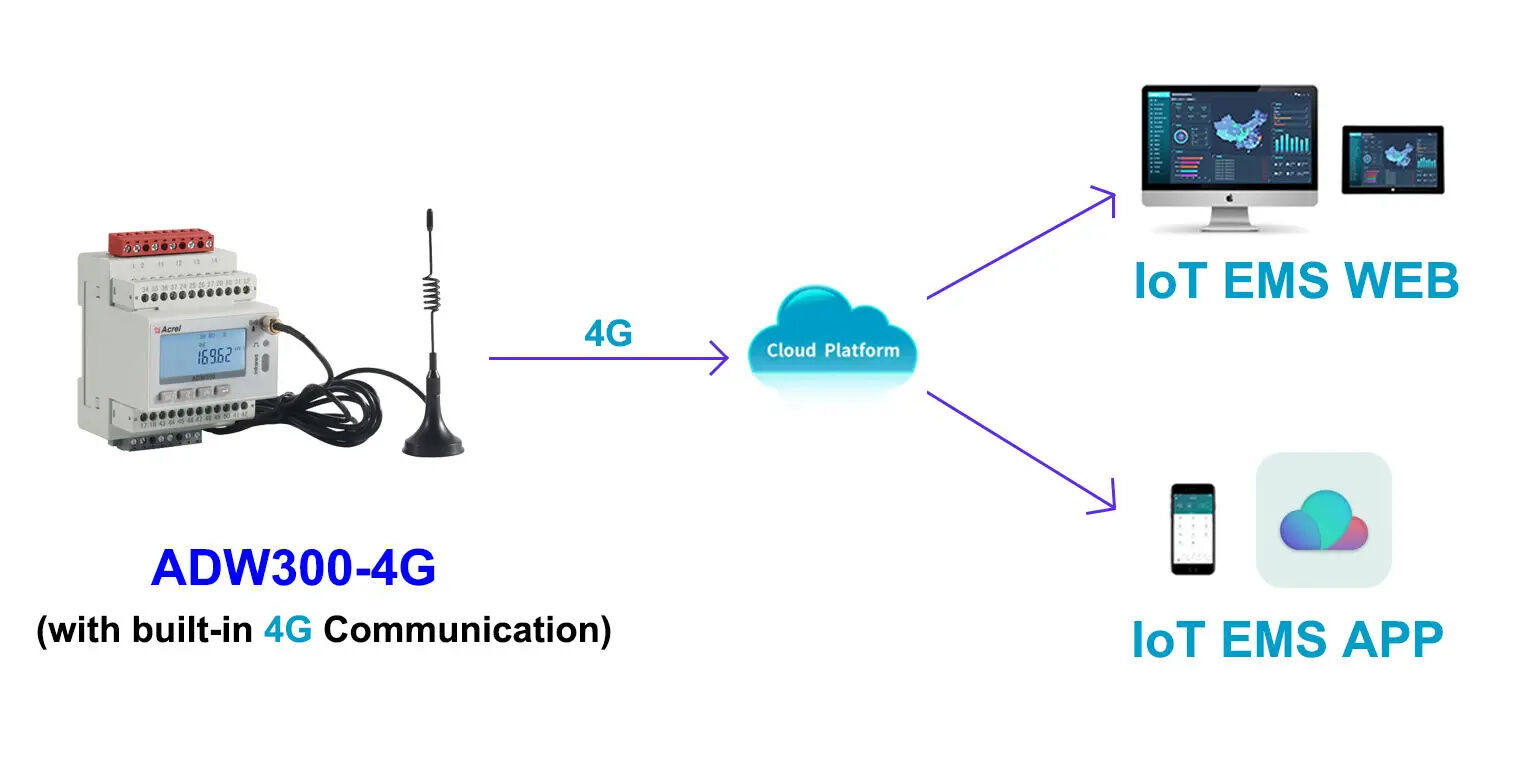

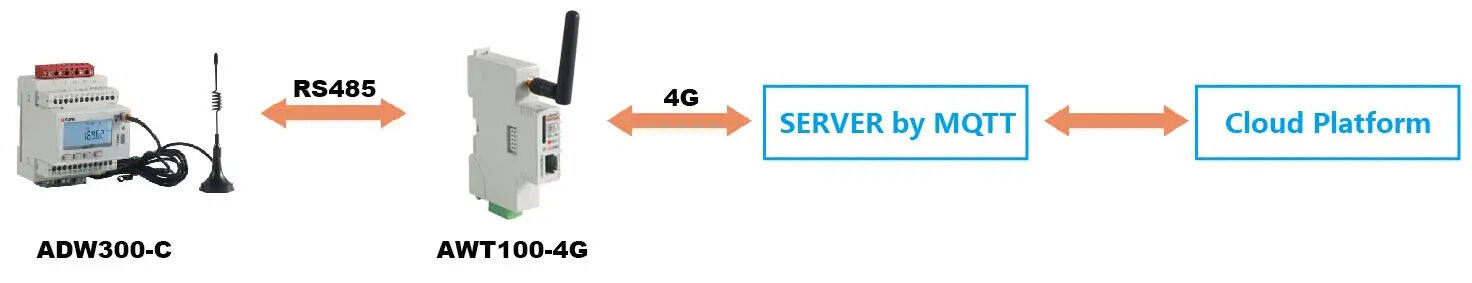

    Koneksi Jaringan Khas





    FAQ umum


    T:Bagaimana saya harus menangani kegagalan komunikasi jaringan RS485?


    J:Pertama, periksa apakah kabel jalur komunikasi RS485 kendor atau salah kabel. (seperti memasang kabel terbalik pada terminal A,B).


    Selanjutnya, periksa apakah pengaturan alamat meter, baud rate, bit cek sudah benar dengan menggunakan keypad pada meteran.


    T:Bagaimana jika komunikasi LoRa meter tidak berfungsi?


    J:Pertama, gunakan konverter serial USB ke RS485 untuk menghubungkan meteran dengan komputer. Kemudian gunakan perangkat lunak penyesuaian untuk memeriksa apakah pengaturan meteran sesuai dengan pengaturan stasiun master. (pengaturan saluran dan faktor penyebaran - SF)


    Jika pengaturan tetap sama, maka mungkin karena gangguan besar dari tempat kerja atau jarak yang terlalu jauh antara meteran dan host. Dalam hal ini, disarankan untuk menggunakan antena chuck atau mengatur stasiun master baru di dekatnya.


    T:Apa perbedaan antara ADW300 dan ADW300W


    A:ADW300 memiliki trafo arus internal dan dapat memilih trafo arus yang kompatibel sesuai dengan arus situs untuk mewujudkan koneksi sekunder melalui CT.


    ADW300W di sisi lain, memiliki trafo arus eksternal. (tidak dapat dilepas atau akan merusak meteran) Jenis desain ini sangat memudahkan pemasangan kabel dan pemasangan jika tempat kerja sudah memiliki CT.


    T:Apa yang masing-masing diwakili oleh 3×57.7/100V,3×220/380V,3×380/660V,3×100V,3×380V,3×660V?


    A:Spek meter 3*100V,3*57.7/100V cocok untuk sistem tenaga tegangan tinggi saat dipasangkan dengan PT (transformator potensial atau transformator tegangan). Selain itu, 3*100V mewakili 3-fase 3-kawat dan 3*57.7/100V mewakili 3-fase 4-kawat.


    Spek meter 3*220/380V,3*380/660V,3*380V,3*660V cocok untuk sistem tenaga tegangan rendah (langsung terhubung dengan meteran). Sementara itu, 3*380V,3*660V mewakili 3-fase 3-kawat dan 3*220/380V,3*380/660V mewakili 3-fase 4-kawat.


    Pertanyaan lain? Silahkan hubungi kami dan kami akan kembali kepada Anda sesegera mungkin.

  • 1. Ikhtisar Fungsi

    ParameterDeskripsi & Nilai
    Memasukkan
    Voltase
    Tegangan Nominal

    Untuk Tegangan Tinggi: 3x57.7/100V (3 fase 4 kabel)

    (Dipasangkan dengan PT) 3×100V (3 fase 3 kabel)
    -------------------------------------------------- ----------------------------------
    Untuk Tegangan Rendah: 3 × 220/380V (3 fase 4 kabel)
    (Koneksi Langsung) 3×380/660V (3 fase 4 kabel)
    3 × 380V (3 fase 3 kabel)
    3 × 660V (3 fase 3 kabel)
    Frekuensi50Hz~60Hz
    konsumsi0,5 VA (Setiap fase)
    Memasukkan
    Saat ini
    3×1(6)A 3×1(6)A(ADW300W), 3×20(100)A(ADW300W)
    1‰ Ib (Kelas 0.5S),4‰ Ib (Kelas 1)
    <1VA (Setiap fase)
    Bantu
    Kekuatan
    Sumber Daya listrikAC 85 ~ 265V
    Konsumsi daya<2W
    Pengukuran
    Pertunjukan
    StandarIEC 62053-22:2003,IEC 62053-21:2003
    Akurasi Daya AktifKelas 0.5S ADW300
    Kelas 1(ADW300W
    Akurasi Pengukuran Suhu±2℃
    Detak
    lebar pulsa80±20ms
    Konstanta nadi6400imp/kWh, 400imp/kWh
    Komunikasi
    Nirkabel
    Komunikasi
    4G (modul 4G bawaan di seluruh dunia untuk pita frekuensi server global)
    LoRa (frekuensi 470MHz) NB-IoT, RS485 (MODBUS-RTU standar)
    Inframerah
    Komunikasi
    Baud rate konstan 1200
    AntarmukaRS485(A+、B-)
    Mode KoneksiKonduktor twisted pair terlindung
    ProtokolMODBUS-RTU
    Lingkungan
    Suhu Operasional-20℃~55
    Suhu Penyimpanan-40℃~70
    Kelembaban95% (Tanpa kondensasi)
    Ketinggian2000m

    2. Parameter Utama

    ParameterDeskripsi & Nilai
    Voltase
    Memasukkan
    Tegangan Terukur

    3x380~456Vac LL atau 3x660~792Vac LL (melalui koneksi langsung)

    3x100~120Vac LL (melalui PT)

    Frekuensi Referensi45~65Hz
    Konsumsi daya0.5VA (setiap Fase)
    Saat ini
    Memasukkan
    Nilai Saat Ini3x1(6)A AC (melalui CT)
    Mulai Saat Ini1% Ib (Kelas 0,5); 4% Ib (Kelas 1)
    Konsumsi daya1VA (setiap Fase)
    Fase
    pengkabelan
    3P4W3-fase 4-kawat
    3P3W3-fase 3-kawat
    Bantu
    Kekuatan
    Memasok
    Rentang tegangan85~265Vac
    Konsumsi daya2W
    Pengukuran
    Pertunjukan
    Standar

    IEC 62053-22:2003; IEC 62053-21:2003

    Akurasi kWhKelas 0.5S
    Detak
    lebar pulsa80±20ms
    Konstanta nadi6400imp/kWh; 400imp/kWh


    3. Lingkungan

    KondisiDeskripsi & Nilai
    Suhu

    Suhu Operasi : -20 ℃ ~ + 55 ℃; Suhu Penyimpanan : -40 °C ~+70 °C

    Kelembaban

    95% RH , tanpa kondensasi , tanpa gas korosif

    Ketinggian

    2000m


  • 20200722144345669.png@!w1600

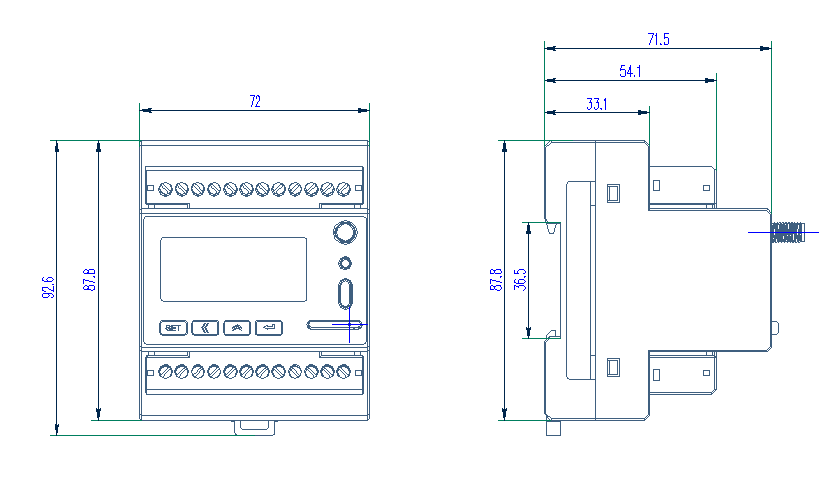

    Diagram Dimensi ADW300



    20200722144421149.png@!w1600

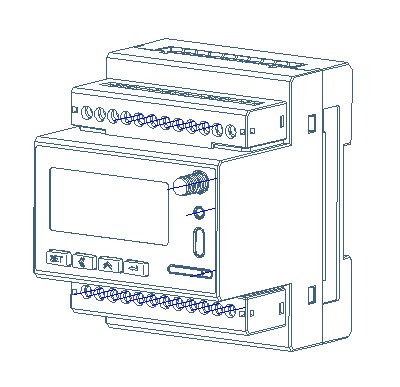

    Render ADW300
