Pengukur Energi Daya Multi-fungsi PZ72L-DE DC
● Pengukuran: kWh DC 1 sirkuit, kVarh, U, I, P, dan lain-lain
● Akurasi: 0,5%
● Tegangan terukur: 1000V DC
● Arus terukur: 10A DC (koneksi langsung); 0/4~20mA DC (melalui Sensor Hall); 75mV (melalui Shunt)
● Catu Daya: 85~265V AC/DC; 20~60V DC
● Komunikasi: RS485 (MODBUS-RTU)
● Keluaran Daya ±12V: Dipasangkan dengan Sensor Hall
● Fungsi DI/DO: 2/4 saluran DI&2 saluran DO
● Multi-tarif/tarif: 4 Tarif Tarif dan lain-lain
● Standar&Sertifikat: Sertifikat CE

PRODUK

  • Ikhtisar Produk

    Fungsi utama


    Ikhtisar Panel



    Parameter Utama



    Dimensi

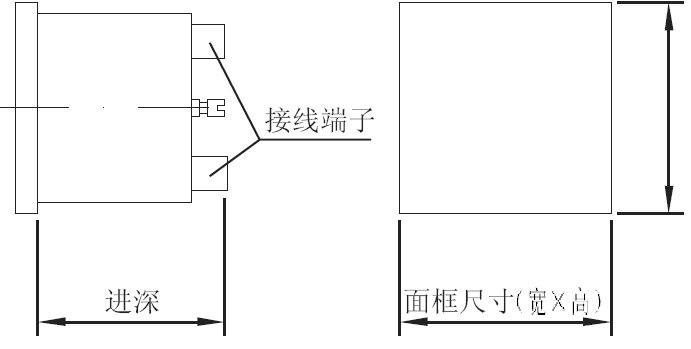

    Dimensi Garis Besar

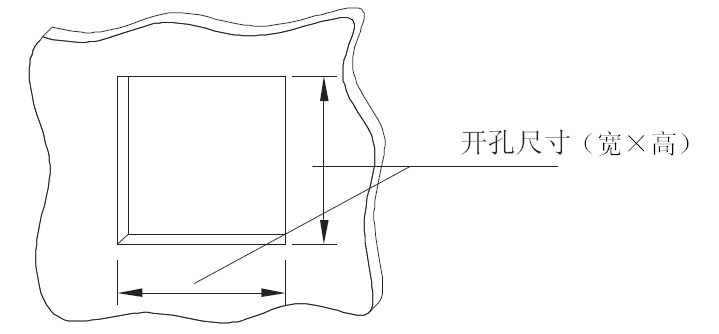

    Dimensi Potongan



    Ilustrasi Pengkabelan


    Sinyal Tegangan DC (1000V DC) Input melalui Koneksi langsung & input Sinyal Arus DC (75mV DC) melalui -/75mV Shunt


    Sinyal Tegangan DC (1000V DC) Input melalui Koneksi langsung & Sinyal Arus DC (0~20mA atau 4~20mA DC) input melalui Sensor Hall


    Instruksi Instalasi


    1. Buat lubang pada benda yang akan kita pasang meteran sesuai dengan ukuran meteran tersebut di atas.

    2. Lepaskan gesper pada meteran.


    3. Pasang meteran ke dalam lubang pemutus.

    4. Gesper dan perbaiki meteran.


  • 1. Ikhtisar Fungsi

    FungsiDeskripsi & Nilai
    Pengukuran

    1 sirkuit Tegangan DC, Arus, Daya, kWh

    Menampilkan

    layar LCD

    Komunikasi (Opsional)

    RS485 , protokol Modbus-RTU ; ( 1 bit awal , 8 bit data , 1 bit stop , tanpa paritas )

    Baud Rate 1200~38400 bps dll .

    Pengalihan DI/DO (Opsional)

    DI (Input digital): Input digital 2 saluran, kontak kering, catu daya bawaan

    DO (Output digital): Output digital 2 saluran (output relai) tanpa Kontak, Kapasitas: 2A/30V DC atau 2A/250V AC

    ±12V Output Daya (Opsional)

    Berfungsi sebagai catu daya untuk 1 Sensor Hall dengan ±12V DC

    Multi-tarif/tarif (Opsional)

    2 Jadwal Waktu; 4 Zona Waktu selama setahun; 12 periode waktu per hari yang ditetapkan untuk 1 jadwal waktu; 4 Tarif Tarif (Spike, Peak, Flat, Valley); min. Interval Waktu=15 menit.


    2. Parameter Utama

    ParameterDeskripsi & Nilai
    MemasukkanTegangan TerukurInput Tegangan DC: 0~1000V DC (melalui koneksi langsung); Resistansi Masukan: 6kΩ/V
    Nilai Saat IniInput Arus DC: 10A DC (melalui Koneksi langsung); 0~20mA atau 4~20mA (melalui Sensor Hall); 75mV (melalui Shunt)
    Kelebihan muatan

    Masukan arus & Tegangan berlebih : 1 . 2 kali nilai pengenal (berkelanjutan) ; 10 kali nilai nilai/1 detik

    Konsumsi daya

    Konsumsi daya dari setiap rangkaian input saat ini kurang dari 1mW

    Mengukur AkurasiKelas0,5%
    Sumber Daya listrikRentang tegangan85-265V AC/DC; 20~60V DC (±20%)
    Konsumsi daya

    2W

    Konstanta nadi

    Spesifikasi tegangan dan arus：750V、300A，Konstanta pulsa default：100imp/kWh

    Spesifikasi tegangan dan arus 1000V、300A，Konstanta pulsa default：100imp/kWh

    Resistansi isolasi

    100MΩ

    Frekuensi daya menahan tegangan

    Antara Catu Daya//Output Switching// Input Arus//Input Tegangan dan Transmisi// Komunikasi //Output Pulsa//input switching AC 2 kV 1 menit;

    Antara Catu daya, output switching, Input Arus, Input tegangan AC 2 kV 1 menit;

    Antara Transmisi, Komunikasi, Output Pulsa, input switching AC 1kV 1 menit;


    3. Lingkungan

    KondisiDeskripsi & Nilai
    Suhu

    Operasi : -25 ℃ ~ + 65 ℃; Penyimpanan : -40 °C ~+80 °C

    Kelembaban

    95% RH , tanpa kondensasi , tanpa gas korosif

    Ketinggian

    2500m



  • Shapepanelkerangbukaan
    Unit:mmWideHighWideHighDeepWideHigh
    72square75756666986767
